《中小学合成材料面层运动场地GB 36246-2018》，里面关于塑胶跑道新国标的检测内容：重点是看以下几个表格。
本标准规定了中小学合成材料面层运动场地的术语和定义、分类、技术要求、试验方法、取样要求及检验规则。本标准适用于中小学校新建、改建和扩建的室外合成材料面层运动场地的设计、选材、铺装、检测与验Kaiyun平台 开云体育官方入口收。
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。
GB/T 10111-2008 随机数的产生及其在产品质量抽样检验中的应用程序
GB/T 10654-2001 高聚物多孔弹性材料 拉伸强度和拉断伸长率的测定
GB/T 14837.1 橡胶和橡胶制品 热重分析法测定硫化胶和未硫化胶的成分 第 1 部分：丁二烯橡胶、乙烯-丙烯二元和三元共聚物、异丁烯-异戊二烯橡胶、异戊二烯橡胶、苯乙烯-丁二烯橡胶
GB/T 14837.2 橡胶和橡胶制品 热重分析法测定硫化胶和未硫化胶的成分 第 2 部分：丙烯腈-丁二烯橡胶和卤化丁基橡胶
GB/T 18204.2 公共场所卫生检验方法 第 2 部分：化学污染物
GB/T 18446 色漆和清漆用漆基 异氰酸酯树脂中二异氰酸酯单体的测定
GB 18581-2009 室内装饰装修材料 溶剂型木器涂料中有害物质限量
GB/T 22517.6 体育场地使用要求及检验方法 第 6 部分：田径场地
GB/T 23986-2009 色漆和清漆 挥发性有机化合物（VOC）含量的测定 气相色谱法
ISO 16000-6 室内空气 第 6 部分：通过 Tenax TA 吸附剂、热解吸以及使用质谱(MS)或质谱-火焰离子化检测器(MS-FID)的气相色谱主动取样来测定室内和试验室空气中的挥发性有机化合物（Indoor
合成材料面层 synthetic surface铺装在沥青混凝土或水泥混凝土等基础层上的高分子合成材料层。
现浇型面层 in-situ casting surface将高分子原料和其他原料在现场浇注铺装的面层。
预制型面层 prefabricated surface按一定的生产工艺流程将高分子合成材料预先制备成一定厚度的卷材或块材，至现场粘结或拼装的面层。
人造草面层 artificial turf surface以类似天然草的合成纤维经机械编织固定于底布层上所形成的合成材料面层。
渗水型面层 permeable surface由树脂粘合橡胶碎粒或其他方法制造的具有缝隙结构的一类合成材料面层。水在该类型面层上除存在表面径流外，还存在通过面层的流动形式。
非渗水型面层 non-permeable surface垂直剖面致密或有少量气孔及带有特定结构形式的一类合成材料面层。
固体原料 solid raw materials在铺装时以固体形式存在的合成材料。
注：如丁苯橡胶颗粒、三元乙丙橡胶颗粒、聚氨酯橡胶颗粒、热塑性弹性体、预制卷材、人造草等。
冲击吸收 shock absorbency合成材料面层对冲击力的减缓性能。
20 kg 重物以规定的高度落在合成材料面层时，合成材料面层在垂直方向的变形。
在 101.3 kPa 标准大气压力下，任何初沸点低于或等于 250 ℃的有机化合物。
4.1 合成材料面层运动场地按使用功能分为田径场地、球类场地和其他活动场地。
5.1.1 合成材料面层的铺装应综合评估场地及其周边的通风、扩散条件，应有利于挥发性有机化合物的散发，并避免铺装时废气、废水、固体废弃物等对场地及周边环境的污染。
5.1.2 铺装前应提供所需使用的原料清单（包括品名和数量）、按照 GB/T 16483 编写的化学品安全技术说明书和型式检验报告，所使用的原料以及铺装后的运动场地在正常及预期使用条件下不应对人体健康和生态环境产生危害。

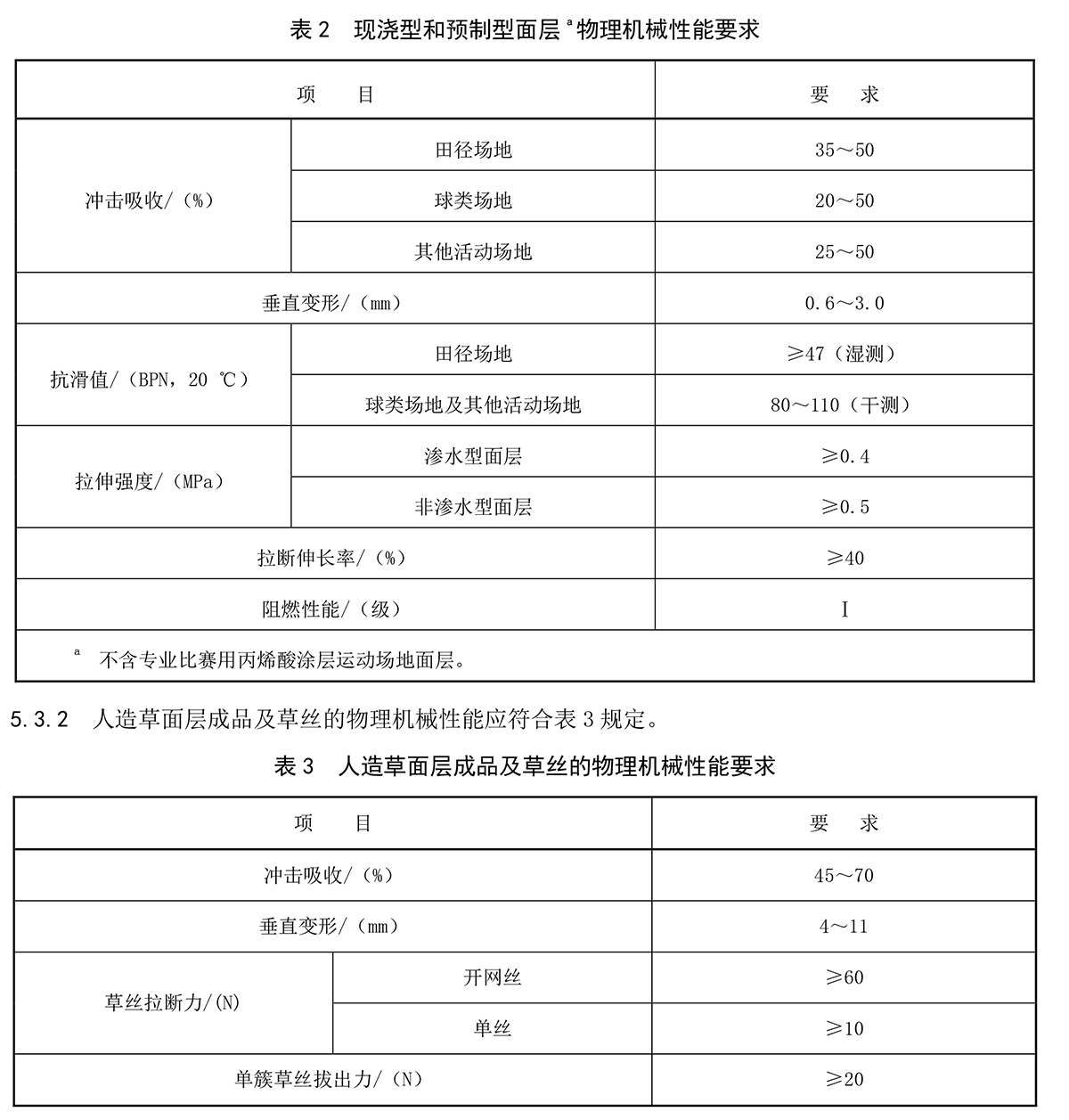

5.4.1 现浇型和预制型面层加速老化 500 h 后，拉伸强度和拉断伸长率应符合表 2 要求。
5.4.2 人造草面层草丝加速老化 500 Kaiyun体育官方网站 开云登录网站h 后，草丝拉断力应不低于加速老化前测定值的 80%。
5.5.1 除人造草面层以外的合成材料面层中，无机填料含量应 ≤ 65%。
5.5.2 合成材料面层防滑胶粒及人造草面层填充用合成材料颗粒中高聚物总量应 ≥ 20%。

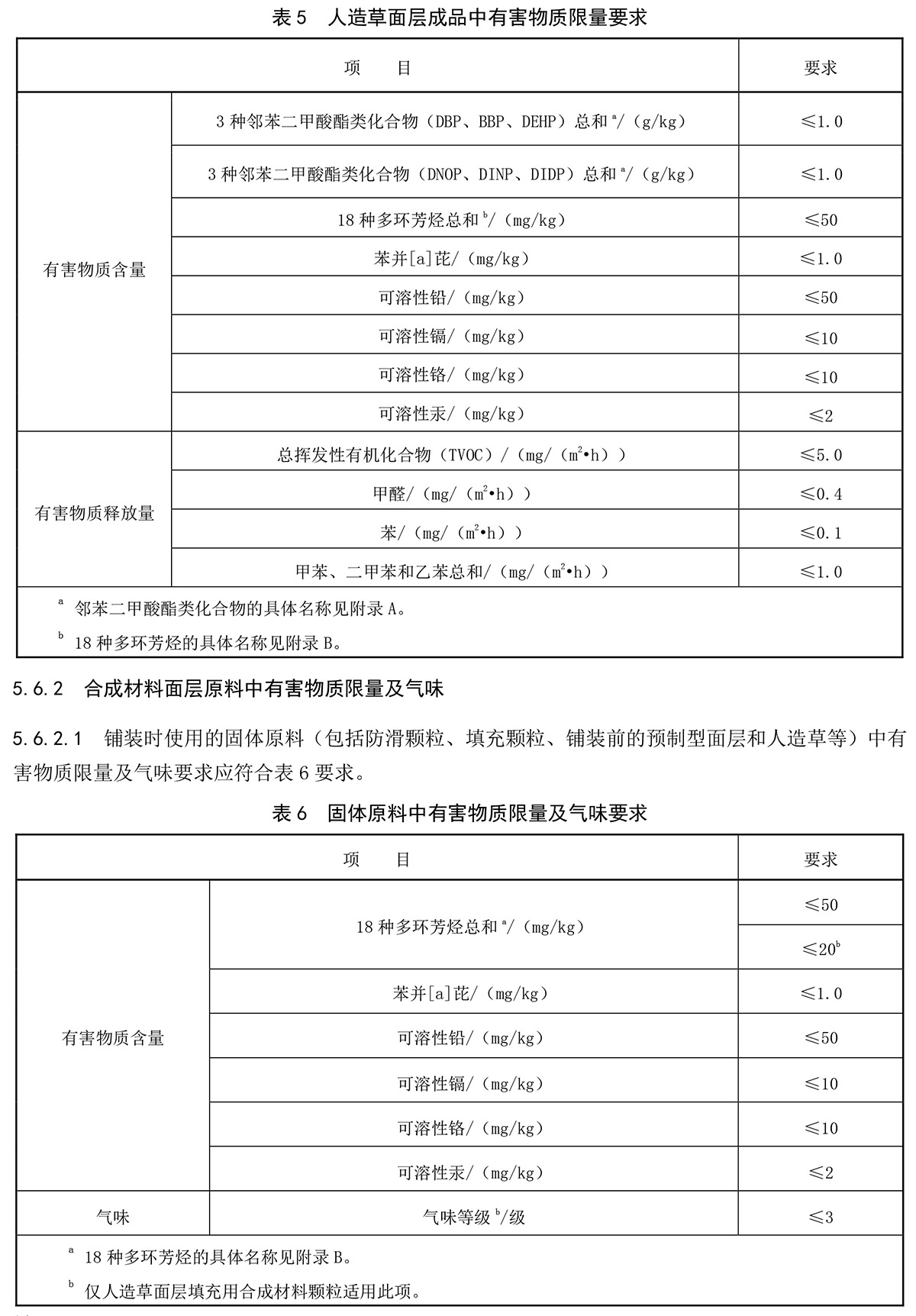

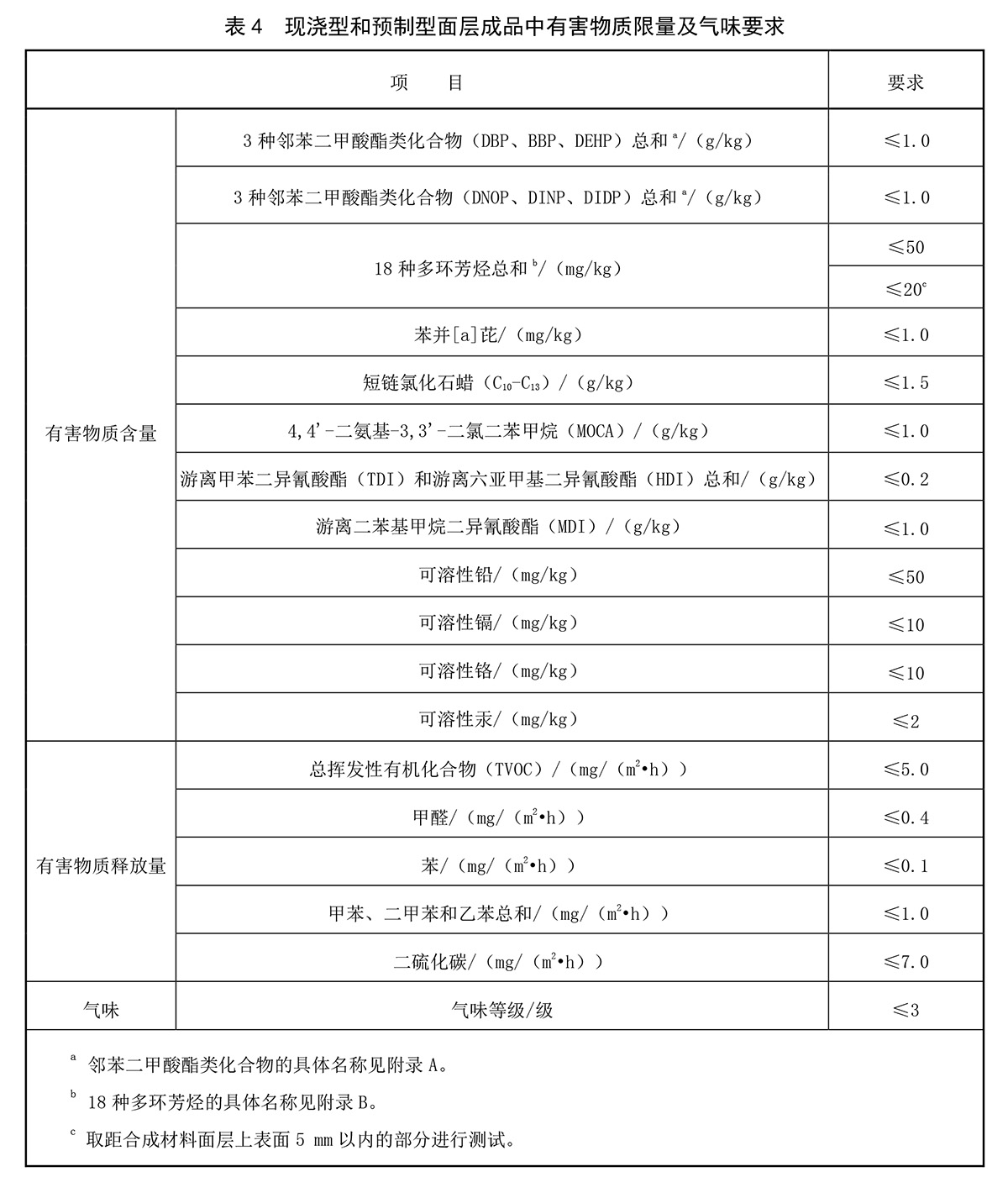

现浇型和预制型面层成品中有害物质限量及气味应符合表? 4? 要求，人造草面层成品中有害物质限量应符合表? 5? 要求。表? 4 现浇型和预制型面层成品中有害物质限量及气味要求

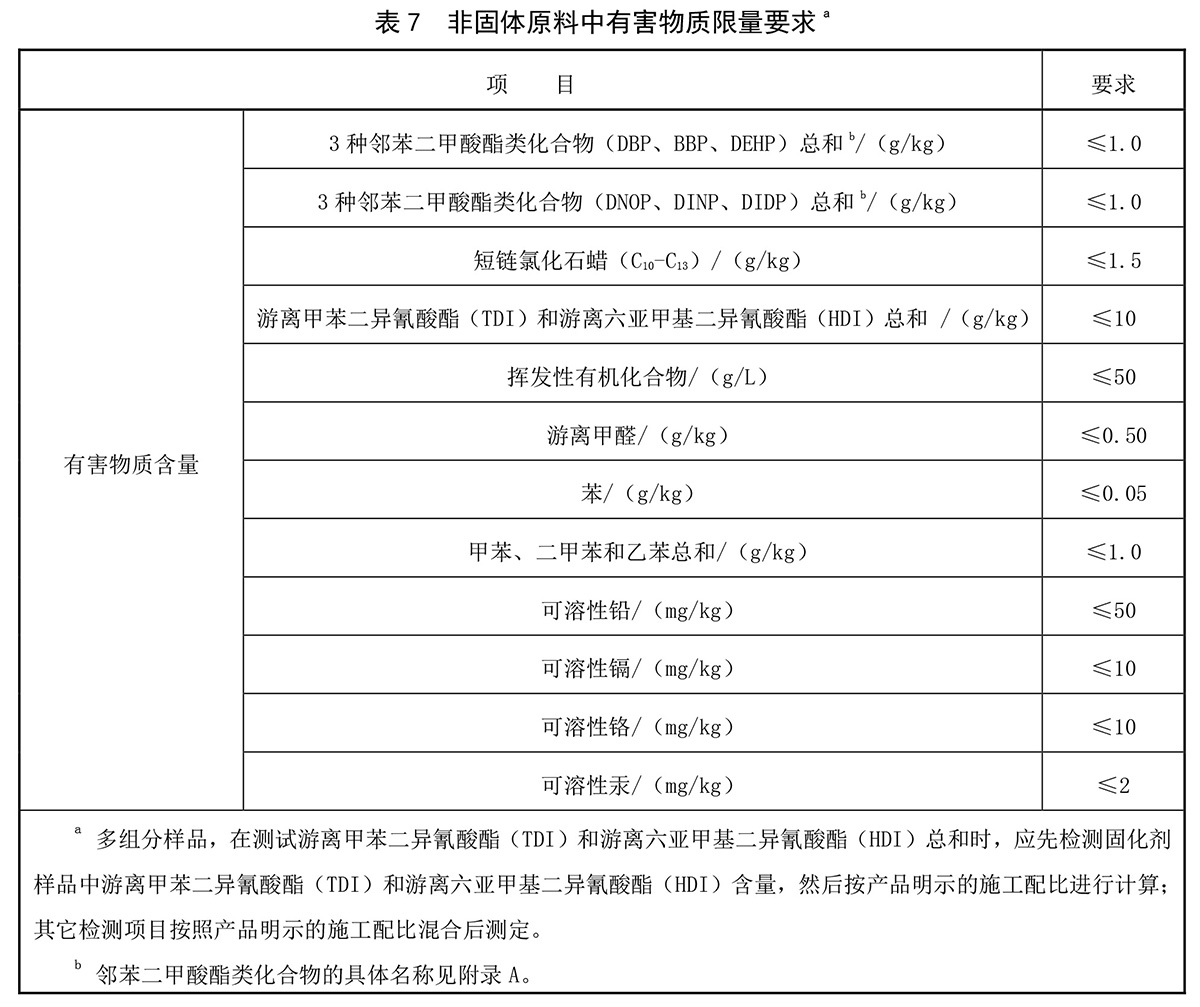

5.6.2.2 铺装时使用的非固体原料（包括各种胶粘剂、现浇型面层用预聚体和多元醇树脂组分等）中有害物质限量应符合表 7 的要求。表 7 非固体原料中有害物质限量要求a
6.4 拉伸强度、拉断伸长率的测定按 GB/T 10654-2001 规定的方法进行。
6.7.1 试样制备在不同行任意选择5簇草丝，从每簇草丝中任选一根草丝进行拉伸试验。
在精度为1 N以上的拉力试验机上进行试验，试验速度为(250±50) mm/mKaiyun体育官方网站 开云登录网站in，记录试样断裂时的拉断力示值，5个试样试验，取结果的算术平均值，精确到1 N。
注：如果某个试样的试验结果与该批试样平均值的允差超过30%，则该试样试验无效，重新选择一根草丝进行试验。
按照QB/T 1090-2001的规定，利用器具夹住一个单簇草丝的端头，从人造草的结构中向上拔出，并在拔出过程中记录所示的最大力值。
按 GB/T 16422.2-2014 的规定进行氙灯辐照试验，试验条件为方法 A、循环序号 1，试验 500 h 后，按 6.4 测定拉伸强度、拉断伸长率，按 6.7 测定草丝拉断力。
按照 GB/T 4498.1-2013 方法 A 的规定进行，试验温度（550±25）℃，测得的灰分含量作为无机填料含量。
取样品适量，采用冷冻研磨或不致产生热量的其他加工方式粉碎，选取粒径在 0.85 mm～1.40 mm（20 目～14 目）之间的细小颗粒，作为检测用试样。制样过程应避免使用不锈钢研磨装置以防止其造成的铬等污染。如样品颗粒粒径小于 1.40 mm，可直接作为检测用试样。检测各项二异氰酸酯含量的试
对于现场挖取的样品，制样前应去除底层附着物，以避免基础层对面层材料可能的污染。除重金属外，其余项目应在样品前处理后立即检测。
6.12.2.2 18 种多环芳Kaiyun平台 开云体育官方入口烃总和及苯并[a]芘的测定按附录 B 中的规定进行。
6.12.2.5 游离甲苯二异氰酸酯（TDI）和游离六亚甲基二异氰酸酯（HDI）总和的测定按 GB/T 18446中的规定进行。
6.12.2.6 游离二苯基甲烷二异氰酸酯（MDI）的测定按 GB/T 18446 中的规定进行。
6.15.2 苯、甲苯/二甲苯/乙苯总和的测定按 GB 18581 中的规定进行。
6.15.3 游离甲苯二异氰酸酯（TDI）和游离六亚甲基二异氰酸酯（HDI）总和的测定按 GB/T 18446 中的规定进行。
6.15.4 邻苯二甲酸酯类化合物的测定，称取（0.2～0.3）g（精确至 0.1 mg）试样置于 50 mL 的容量瓶中，用乙酸乙酯溶解/分散并定容，摇匀，然后按照附录 A 中的规定进行分析。
6.15.5 短链氯化石蜡（C 10 -C 13 ）的测定按照附录 G 中的规定进行。
6.15.6 挥发性有机化合物含量的测定按 GB/T 23986-2009 的规定进行。其中，样品称量为 1 g（精确至 0.1 mg），按方法 2 计算挥发性有机化合物含量，多组分原料按明示配比进行混合，搅拌均匀后称量。
6.15.7 可溶性铅、镉、铬、汞的测定按 GB/T 23991 中的规定进行。
验收检验样品应在建设方（或代建方、使用方）、监理方及施工方代表等相关人员见证下在铺装现场取样。
7.2.1 应对每次进场的原料取样，同一批次同一规格原料取一组样品。非固体原料每组取样量不少于250 mL，多组分非固体原料按配比取样，配比最小的组分取样量应不少于 50 mL。预制型面层和人造草面层样品规格不小于 300 mm×400 mm×实际厚度，其他固体原料每组取样量不少于 500 g。
7.2.2 非固体原料在充分搅拌均匀后装入洁净干燥的玻璃瓶或其他不会导致化学污染的容器中密封保存，多组分非固体原料应将各组分单独取样包装。固体原料取样后装入聚乙烯或聚四氟乙烯袋密封保存。
铺装现场裁取、挖取或平行制备的合成材料面层样品规格不小于 300 mm×400 mm×实际厚度，取样后装入聚乙烯或聚四氟乙烯袋密封保存。运动场地上挖取样品的位置应按附录 K 确定。
物理机械性能及无机填料含量检测用样品应在合成材料面层现场铺装的同时平行制备，平行样的制备配方、工艺和厚度应与现场施工相同；样品数量不少于 3 块，其中 1 块作为检测用样，其余作为复验备样。必要时，可在铺装完成后的场地上挖取样品。
有害物质限量及气味检测用样品应在合成材料面层铺装后 14 d～28 d 内直接从运动场地上挖取 1块样品。
物理机械性能及无机填料和高聚物含量检测用样品应在现场裁取未铺装的合成材料面层，取样数量不少于 3 块，其中 1 块作为检测用样，其余作为复验备样。人造草面层填充颗粒取样量按取样面积与单位面积颗粒填充量计算确定。必要时，应在铺装完成后的运动场地上挖取样品，挖取的人造草面层样品应不带胶粘剂。
有害物质限量及气味检测用样品应在合成材料面层铺装完成后 14 d～28 d 内直接从运动场地上挖取 1 块样品。铺装后现场挖取的预制型面层样品按合成材料面层成品的要求进行检验；铺装后现场挖取的人造草面层样品中的填充颗粒按合成材料面层固体原料的要求进行检验，去除填充颗粒后的人造草面层按合成材料面层成品的要求进行检验。
样品运输过程中应避免因扭曲、挤压、受潮、化学污染或高温等改变样品物理或化学完整性，样品送达实验室后应在温度为（25±5）℃的室内环境带包装保存，原料样品应在送达实验室后 14 d 内开始检测，成品样品应在合成材料面层铺装完毕后 14 d～60 d 内开始检测。
公众号
